[Electronique] : Impédance d'entrée d'un transformateur audio
Dans cet article, je vais vous montrer comment on peut mesurer l'impédance d'entrée d'un transformateur de sortie audio d'un amplificateur. Quel intérêt ? Et bien, dans le cas de la construction ou modification d'un amplificateur à lampe, c'est un facteur à prendre en compte pour la polarisation du tube de puissance. Et il ne s'agit pas de se tromper sous peine de le cramer...
Evidemment, vous me direz qu'il suffit de le mesurer au pont RLC, mais on a pas toujours la chance d'en posséder un, et cette méthode permet de contrôler la mesure du pont. On est jamais trop prudent.
1)PRINCIPE

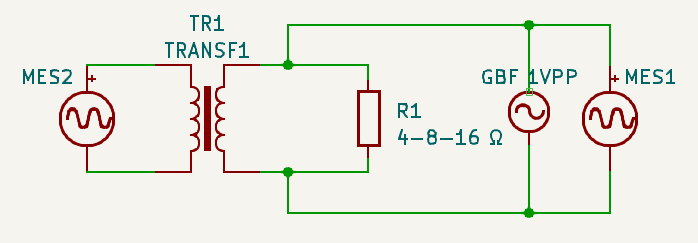

Le principe de la mesure est très simple, il se passe en deux temps :Pour mesurer le rapport de transformation d'un transformateur de sortie audio, il est nécessaire de se mettre dans les mêmes conditions que dans son usage. Et donc, on place une résistance au secondaire de la valeur du haut-parleur de 4-8 ou 16 ohms. Ensuite, on applique une tension au secondaire avec un générateur base fréquence (GBF). Par exemple, un signal de 1V crête à crête (peak-to-peak) à 1Khz.
Avec un oscilloscope, on mesure la tension au primaire ce qui permet de calculer le rapport de transformation m=Vsecondaire/Vprimaire
La formule théorique pour calculer l'impédance d'entrée du transformateur est alors : |
2)MISE EN PRATIQUE
Pour vérifier cette belle théorie, je vous propose de réaliser un test à titre d'exemple. Je vais reprendre le transformateur que j'avais utilisé pour l'amplificateur single-ended où j'avais utilisé un tube de sortie EL84.A noter que l'EL84 est une pentode que j'avais montée en pseudo-triode. Et si on se penche sur le datasheet de l'EL 84 qui est ici, on trouve une résistance d'anode Ra de 3.5Kohms, ce qui correspond à la description que le vendeur me donne. Vérifions cela! :-)

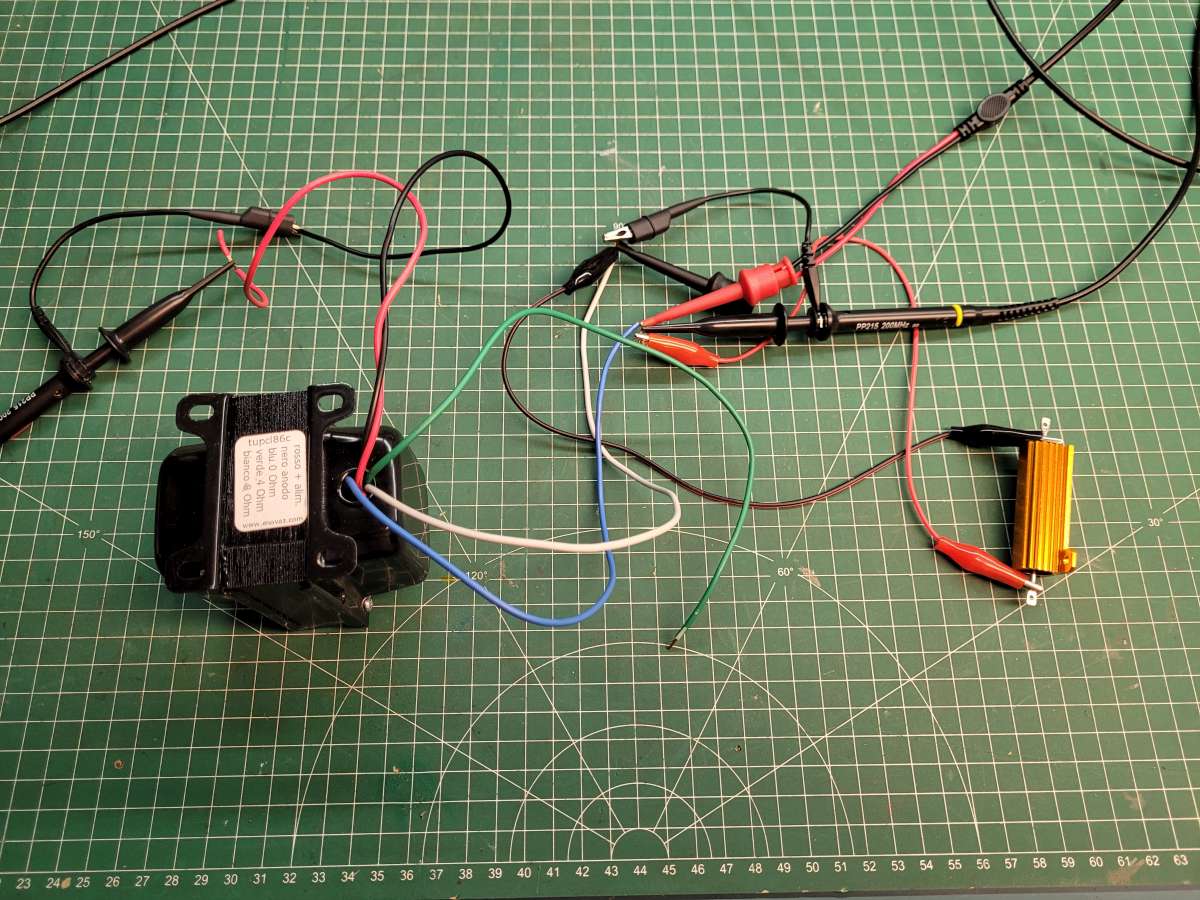

Reproduisons le schéma ci-dessus en prenant une résistance de 8ohms pour simuler le HP et avec un signal d'entrée de 1 Volt crête/crête.

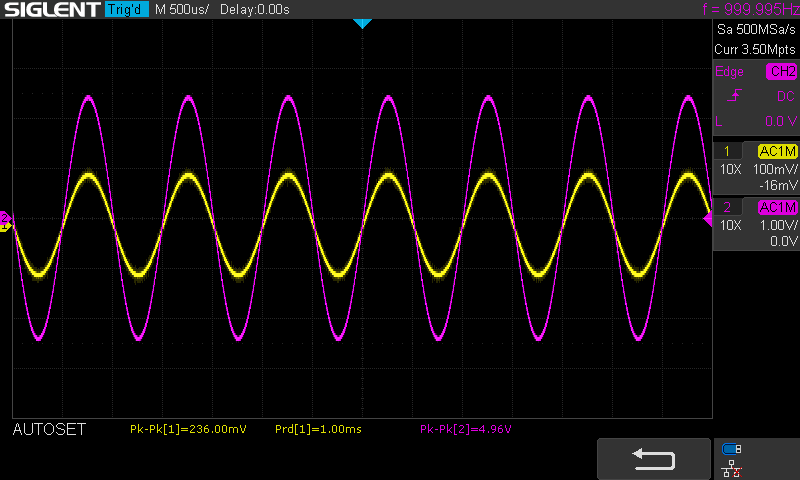

A l'oscilloscope, on visualise le signal jaune pour le secondaire et le violet pour le primaire.
Si on observe les valeurs Pk des tensions, on en déduit le rapport de transformation m=0.236/4.96 soit 1/m=21.017
Ce qui nous permet de calculer Ze=(21.017)²*8=3533.7ohms donc le transformateur est conforme à la description!
CONCLUSION
Voilà une méthode très simple qui permet de calculer l'impédance d'entrée d'un transformateur de sortie audio. Deux choses sont à noter, j'ai réalisé cette expérience pour un amplificateur de classe A single ended, mais cette méthodologie fonctionne également sur un transformateur de sortie push-pull.Autre point, la mesure a été faite à 1Khz. Et, si on veut être totalement rigoureux, il faudrait réaliser le test sur plusieurs fréquences afin de vérifier que l'impédance Ze reste constante indépendamment de la fréquence du signal de sortie. En HIFI c'est un point important pour éviter les distorsions, ce qui donne une idée de la qualité du transformateur.
J'espère que cet article vous aura éclairé, si vous avez des questions, n'hésitez pas.
